产品简介:

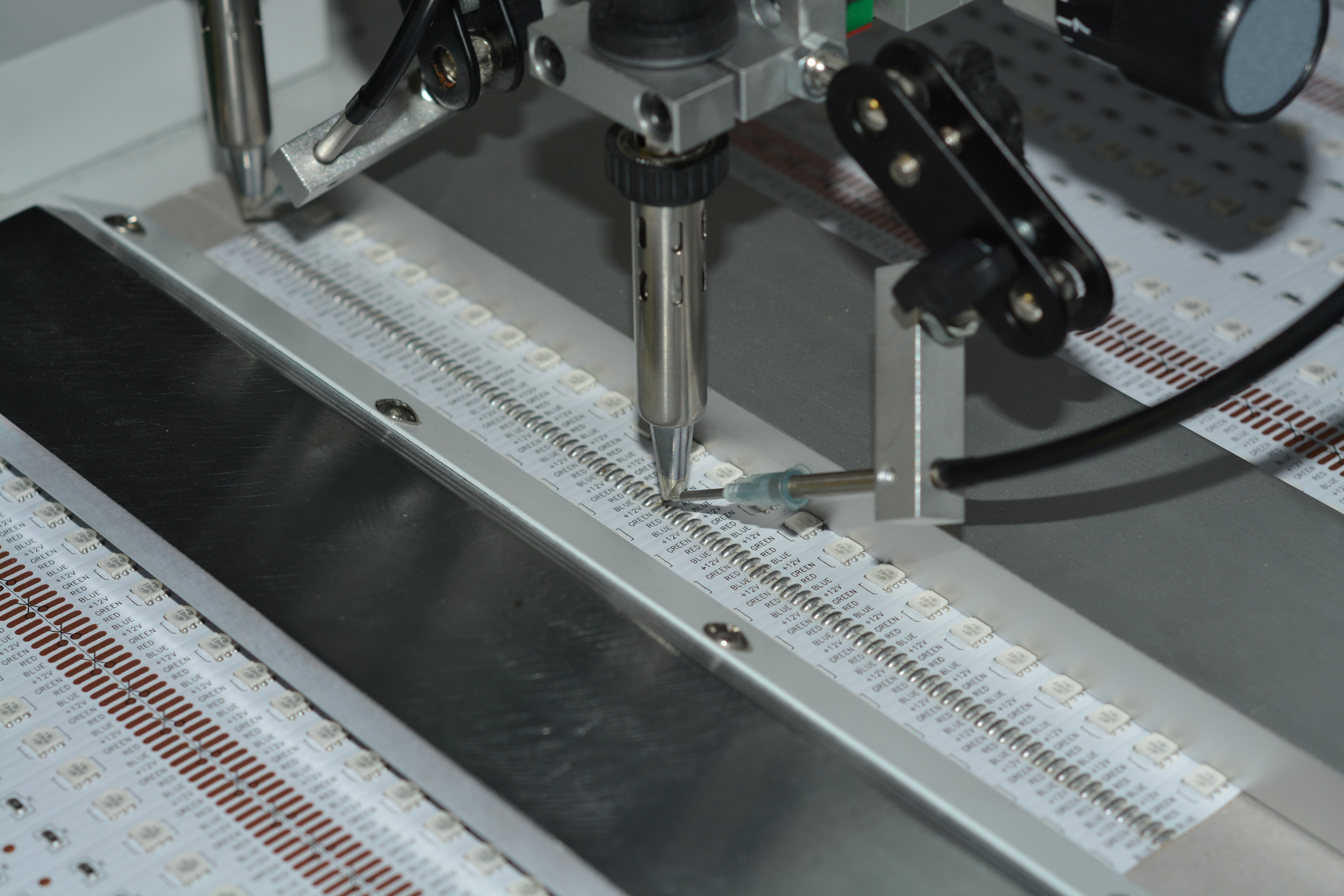

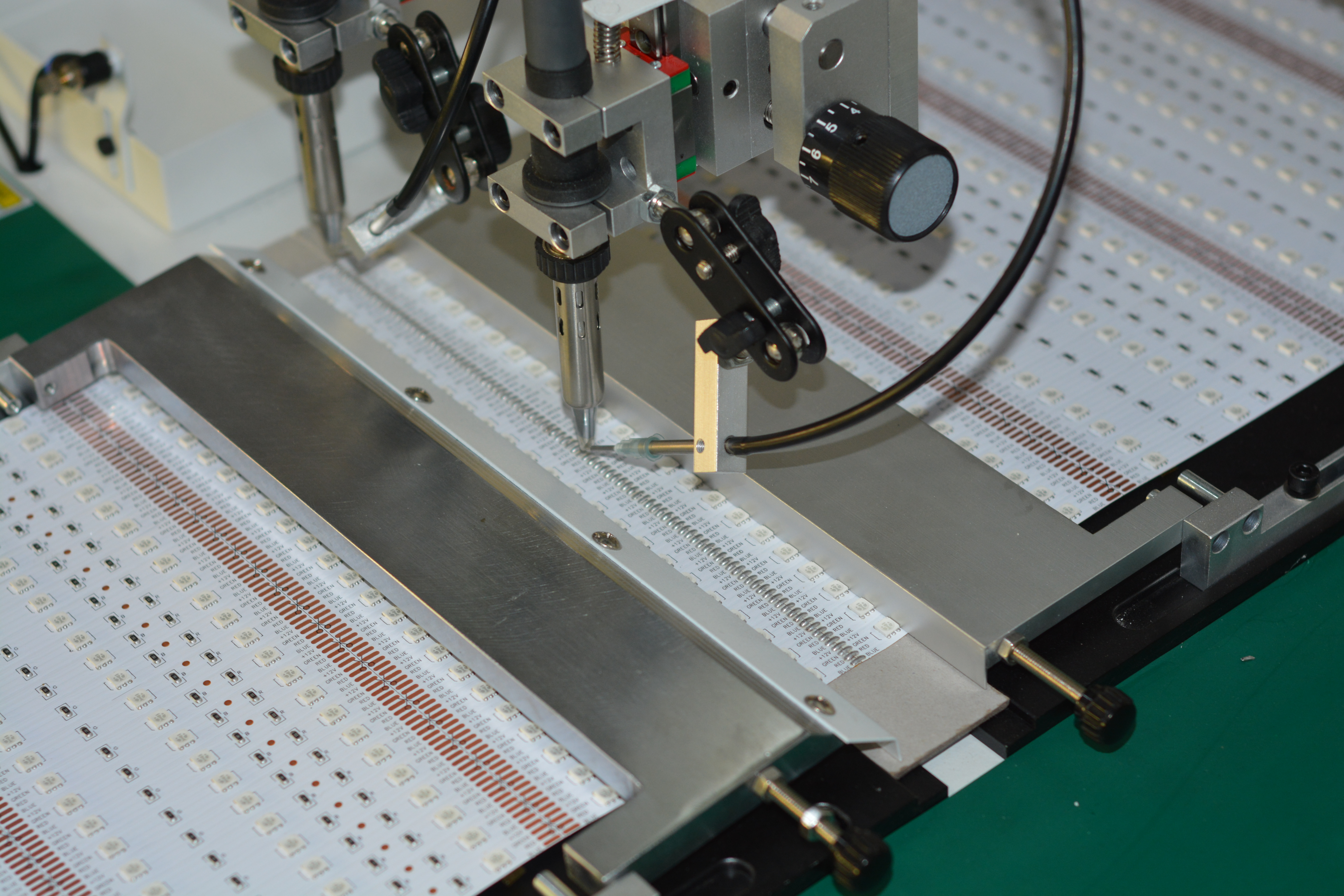

PCX-800LED软灯条接板焊锡机是一款专用于5米LED灯条焊接自动化设备,设备依照5米LED特性深度人性化设计,替代人工从事各种不同焊点的焊锡工作,解决了手工焊接出现的焊点不均匀、虚焊等现象,并兼容多款种类LED软灯条尺寸焊接,操作简单实用性高,品质稳定效率大幅度提升。
一、产品优势:
6.多轴联动机械手,先进运动控制算法,提升运动定位精度和重复焊接精度。
7.针对灯条板专业设计的定位,方便人工快速上下料。
8.生产效率:根据焊点数量焊点大小计算,焊接速度1000-2200米/H。
9、可以取代人工制程,使品质管控更优化。.
10、提升效率,节省人力。操作简单,新员工也能达到熟练工人的焊接效果。
11、增加排烟系统,预防人工吸入有毒气体,系统可直接连接排烟管道。
12、针对不同焊点排布专业定制全大铜洛铁头,让受热更快更均匀。
13、发热芯选择银芯、不干扰并线原则,充分保证加热温度的稳定性,做到机器焊接断点加热的功能。
14、吹锡盒的设计,自动清晰洛铁头氧化物,减少脏污,保证焊点高亮度。
15、设计更人性化,预防人员误操作。
二、适用范围:
LED软灯条接板焊锡机应用范围:适用于LED单色灯、5050RGB灯串、灯带、灯条、等产品。
三、技术参数:
序号 | 项目 | 参数 |
1 | 设备名称 | LED软灯条接板焊锡机 |
2 | 设备型号 | PCX-800 |
3 | 控制方式 | 32位DSP |
4 | 焊接头 | 2个烙铁头同时工作 |
5 | 工作行程 | X轴350MM,Z轴150MM,平台1000MM |
6 | 重复精度 | ±0.05mm |
7 | 设备功率 | 600w |
8 | 电源 | 220V,50-60HZ |
9 | 重量 | 100KG |
10 | 外型尺寸 | 1600*1200*1400(长*宽*高) |
自动焊锡机配置 | ||
序号 | 名称 | 品牌 |
1 | 控制系统 | 鹏创鑫自主研发 |
2 | 运动电机 | 高精度电机 |
3 | 导轨 | 台湾PMI |
4 | 传感器 | 日本:OMRON |
5 | 气动元件 | 台湾亚德客 |
6 | 电源 | 台湾明纬 |
7 | 焊枪发热方式 | 高频定制焊台 |
8 | 传动方式 | 日本米思米工业皮带 |
